TH30F10025C7E-WT
TonHe
Produkteinführung
Der EV-Gleichrichter TH30F10025C7E-WT ist ein AC/DC-Gleichrichter mit hohem Wirkungsgrad, hoher Leistungsdichte, extrem großem Konstantleistungsbereich und extrem großem Ausgangsbereich, der von Tonhe Technology für den Elektrobereich entwickelt wurde
Aufladen des Fahrzeugs. Dieses Produkt unterstützt einen dreiphasigen Vierleitersystemeingang (dreiphasig + PE) mit 270 VAC bis 490 VAC (Netzspannung), einer Nennausgangsleistung von 30 kW und einem konstanten Leistungsbereich von 250 bis 1000 VDC. Der Gleichrichter verfügt über eine intelligente Luftkühlung und Wärmeableitung und unterstützt die Einstellungen für den Normalmodus und den Silent-Modus. Der Gleichrichter kommuniziert über den CAN-Bus mit dem Hauptmonitor, um die Parametereinstellung des Gleichrichters zu realisieren und den Betriebsstatus des Gleichrichters zu steuern. Dieser Gleichrichter interagiert mit dem BMS der Batterie, um die EV-Batterien angemessen aufzuladen. Ohne das BMS funktioniert er nicht. Der Akku wird nicht aufgeladen.
Großer Ausgangs-Konstantleistungsbereich: 250–1000 VDC
Extrem niedriger Standby-Stromverbrauch: <10 W
Extrem niedrige Gesamtverzerrung: ≤5 %
Ultraweiter Betriebstemperaturbereich: -40℃-75℃
Hohe Umwandlungseffizienz: Spitzenwirkungsgrad ≥ 96 %
|
|
|

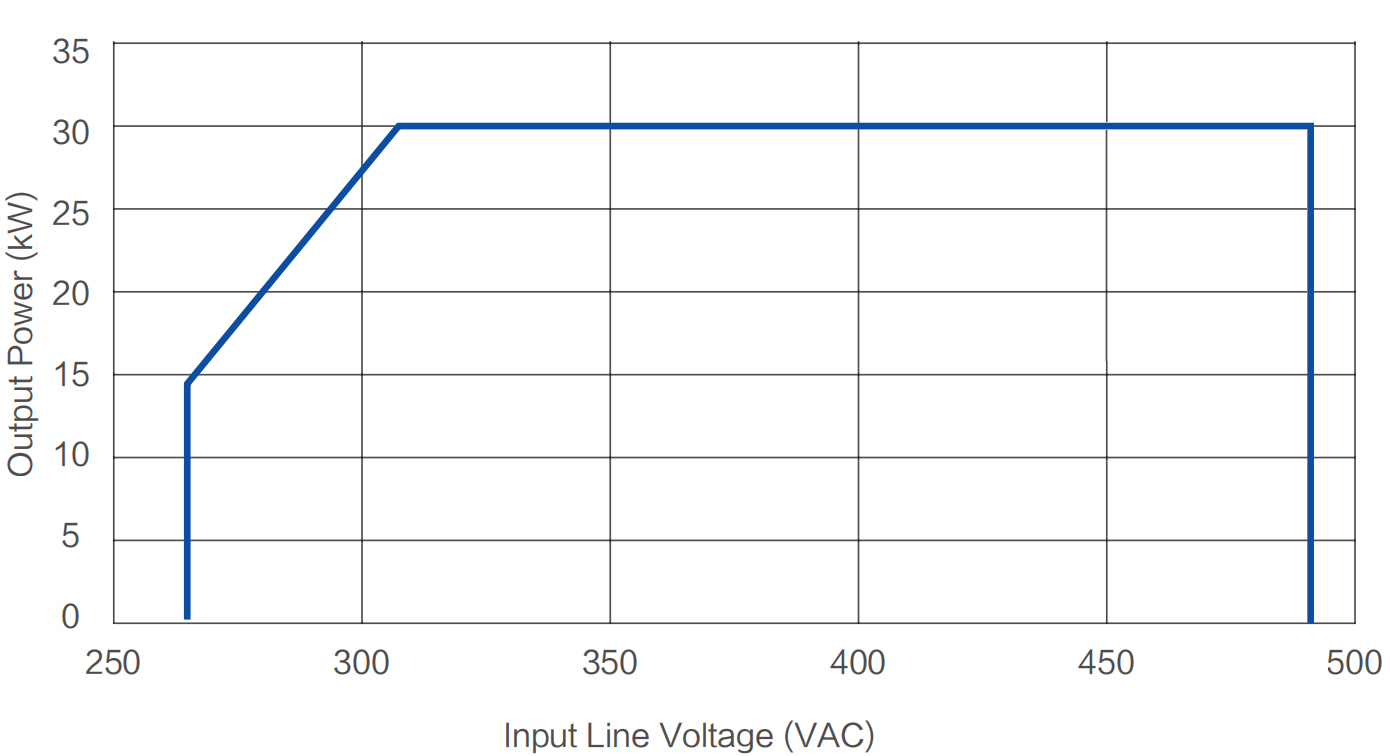

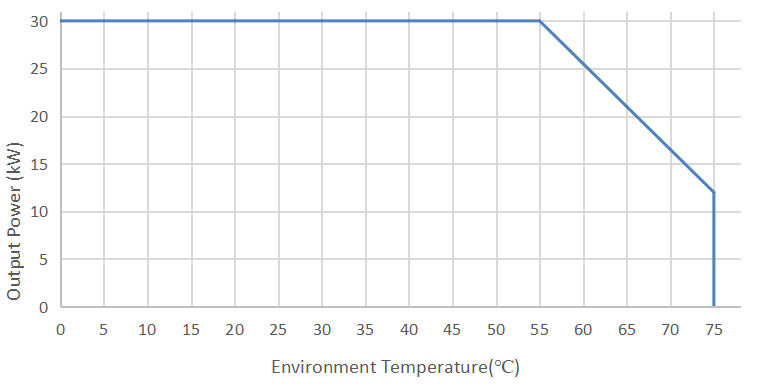

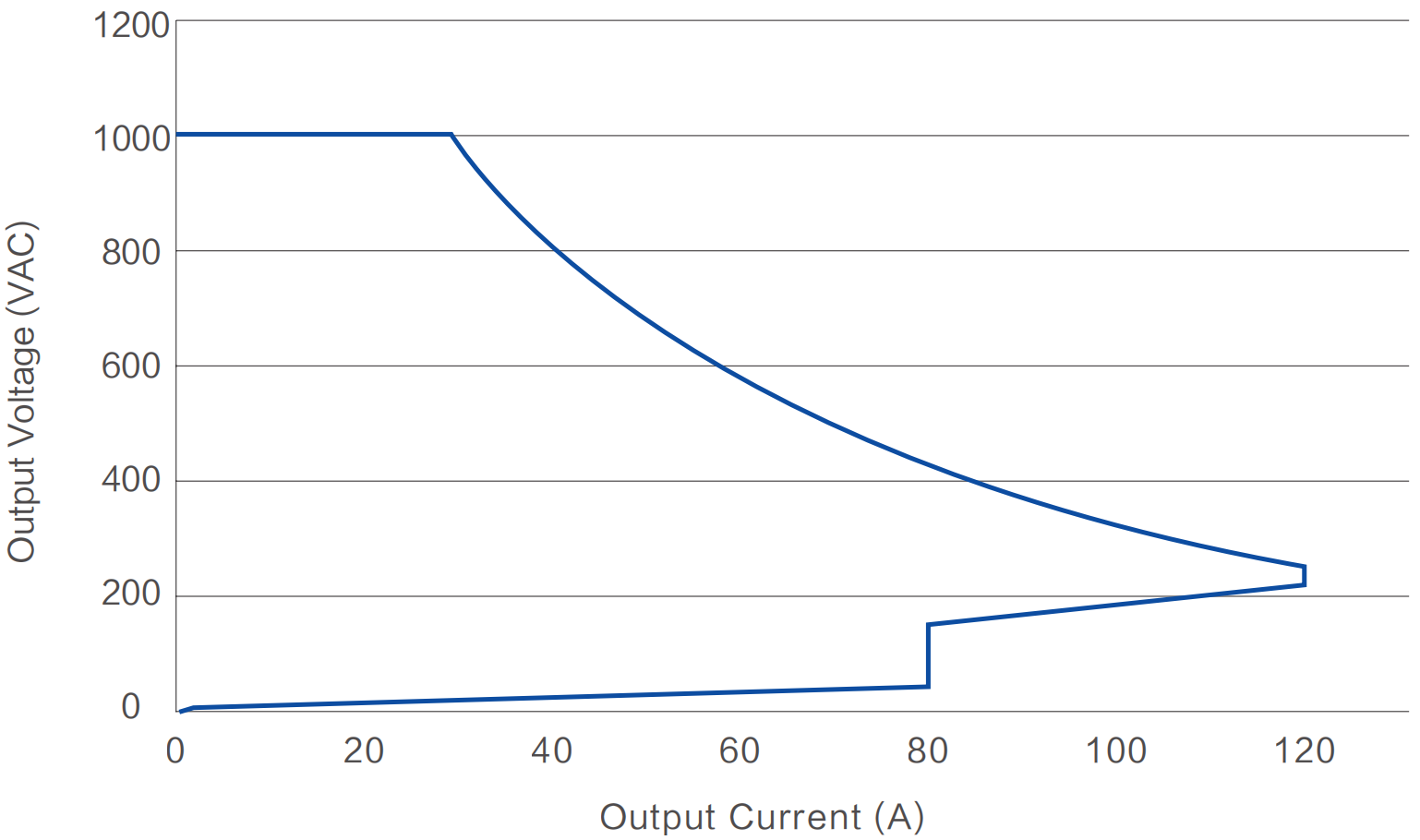

| Ausgabecharakteristikkurve | Grenzkurve der Eingangsleistung | Leistungsgrenzkurve der Umgebungstemperatur |
| Modell Nr. | TH30F10025C7E-WT | |
|---|---|---|
| AC-Eingang | Eingangsspannung | Nennspannung 380 VAC, drei Phasen (keine Mittellinie), Betriebsbereich 270–490 VAC |
| Eingangsfrequenz | 50 ± 5 Hz | |
| Eingangsleistungsfaktor | ≥0,99 | |
| Eingangsüberspannungsschutz | 490 ± 10 VAC | |
| Eingangsunterspannungsschutz | 270 ± 10 VAC | |
| DC-Ausgang | Nennausgangsleistung | 30 kW |
| Ausgangsspannungsbereich | 50–1000 VDC | |
| Ausgangsstrombereich | 0,5-120A | |
| Konstanter Ausgangsleistungsbereich | Bei einer Ausgangsspannung von 250–1000 V DC werden konstant 30 kW ausgegeben | |
| Höchste Effizienz | ≥ 96 % | |
| Softstartzeit | 3-8s | |
| Kurzschlussschutz | Selbst-Rollback-Schutz | |
| Genauigkeit der Spannungsregelung | ≤±0,5 % | |
| THD | ≤5 % | |
| Aktuelle Regulierungsgenauigkeit | ≤±1 % | |
| Aktuelles Ungleichgewicht beim Teilen | ≤±5 % | |
| Betrieb Umfeld | Arbeitstemperatur | -30℃-75℃ |
| Relative Luftfeuchtigkeit | ≤±95 % keine Kondensation | |
| Höhe | ≤2000 m, Leistungsminderung über 2000 m | |
| Produkt Merkmale | Kühlmethode | Lüfterkühlung |
| Standby-Stromverbrauch | <10W | |
| Kommunikationsprotokoll | DÜRFEN | |
| Adresseinstellung | Digitale Bildschirmanzeige, Tastenbedienung | |
| Moduldimension | 437,5*300*84mm (L*B*H) | |
| Gewicht | ≤15kg | |
| MTBF | 500.000 Stunden | |
Produktionszentrum
Tonhe Technology hat das Qualitätsmanagementsystem ISO9001 und die Zertifizierung des Automobilqualitätsmanagementsystems IATF16949 bestanden. Das Fertigungszentrum verfügt über zwei vollautomatische SMT-Montagelinien, ein automatisches Lotpastendruck- und Inspektionsgerät, eine Plug-in-Wellenlötmontagelinie und eine automatische Drei-Schutz-Sprühlinie. Alterungserkennungslinie, fortschrittliche Technologie, komplette unterstützende Einrichtungen, perfekte Qualitätssicherung, mehr als 500.000 Einheiten Gleichrichter pro Jahr, von hier aus in die Welt nach über 50 Produktionsprozessen.
Testzentrum
Tonhe Technology verfügt über ein erstklassiges EMV-Labor, das sowohl von CNAS (China National Accreditation for Conformity Assessment) als auch von DiLAC (National Defense Science, Technology and Industry Laboratory Accreditation Committee) zertifiziert wurde.
|
|
| Die halbreflexionsarme 3-m-EMV-Kammer nach Weltklassestandard wurde von FRANKONIA in Deutschland entwickelt und gebaut. Sie kann für Strahlungsemissions- und Strahlungsimmunitätstests von Geräten der Informationstechnologie, Ladegeräten, Stromversorgungsgeräten, industriellen medizinischen Geräten und elektronischen Teilen und Komponenten für die Automobilindustrie verwendet werden. | |
|
|
| Chroma-Elektrolast, Wechselstromquelle; Yokogawa WT1800 Hochleistungs-Leistungsanalysator; Fluke 8808A 5,5-stelliges Desktop-Digitalmultimeter; -60℃-+150℃ Temperatur- und Feuchtigkeitsprüfkammer. | Ausgestattet mit 2 stabilen 300-kVA-Wechselstromnetzteilen, 2 Sätzen mit 200-kW-Gleichstromlasten, einer 17㎡-Einstiegskammer für Temperatur und Luftfeuchtigkeit sowie einem Ladesystemtest. |
|
|
| Das AXOS8-Testsystem integriert Surge-, EFT- und DIP-Tests in einem, was praktisch und zuverlässig ist! | Erstklassiges Labor für transiente Immunität wird von HAEFELY aus der Schweiz gebaut. |
Zertifikatsvitrine
Verpackung & Versand
FAQ
1 Was sind Gleichrichter des Kommunikationsprotokolls?
Für unsere EV-Gleichrichter ist das Kommunikationsprotokoll CAN und die CAN-Baudrate beträgt 125 kbs, der CAN-Spannungspegel beträgt 5 V.
2. Unterstützen die Gleichrichter die Leimbefüllung?
Ja, alle Gleichrichter der Serie unterstützen die Leimfüllung.
3. Welche Anforderungen gelten für die Installationsmethode des Gleichrichters?
Der Gleichrichter kann horizontal, seitlich stehend oder kopfüber eingebaut werden. Wenn eine umgedrehte Installation verwendet wird, wenden Sie sich bitte an unser Unternehmen, um die Frontplatte ohne Griff anzupassen.
4. Wie wickeln Sie Sendungen ab?
1) Für kleine Bestellungen versenden wir Waren per FedEx, DHL, UPS, Expressdienst von Tür zu Tür.
2) Bei großen Sendungen verschicken wir die Ware auf dem Seeweg oder per Luftfracht in Containern.
Ps. Es wird dringend empfohlen, Ihre eigenen Spediteure mit der Abwicklung der Sendungen zu beauftragen, und FOB Shijiazhuang wird von unseren Kunden weithin angenommen.
5. Wie lange ist Ihre Lieferzeit?
Direktverkauf ab Werk und wir könnten die kurze Vorlaufzeit anbieten. Normalerweise benötigen wir eine Menge von mindestens 10 Stück für etwa 7 Tage. Und die Proben auf Lager und keine Sorge. Bei Bestellungen in großen Mengen und kundenspezifischen Bestellungen wird die Versandzeit etwas länger sein. Wir benötigen 35 Tage, um uns mit unserer Werkstatt abzustimmen, um unseren Kunden einen genauen Zeitrahmen zu geben.
6. Wie lautet Ihr Zahlungsziel?
Unsere Standardlaufzeit ist 100 % TT-Vorauszahlung bei Bestellung. Allerdings ist es unter der Bedingung einer langfristigen strategischen Zusammenarbeit verhandelbar, es gibt 50 % im Voraus und 50 % vor der Lieferung, oder 30 % zunächst und 70 %, wenn die Ware fertig ist, alle Details und wir könnten darüber verhandeln entsprechend Ihrem Projektfortschritt.
7. Was sind Ihre individuellen Dienstleistungen?
Die OEM- und ODM-Lösungen könnten verfügbar sein, wir könnten Ihren Firmennamen, Ihr Logo und Ihre Modellnummer auf das Typenschild schreiben, auch die Farbe und Form, Sie könnten uns auch Ihre Anforderungen mitteilen und wir bieten die Lösung.
8. Wie lange ist die Garantie?
Die Standardgarantie beträgt 12 Monate ab Erhalt der Lieferung.
9. Können Sie einen Kundendienst anbieten?
Abhängig vom jeweiligen Vertrag und den tatsächlichen Bedingungen können wir sowohl einen Online- als auch einen Vor-Ort-Kundendienst anbieten. In Anbetracht des Projekts versprechen wir ein 24-Stunden-Reaktionssystem.
10. Welche Zertifizierungen haben Sie für Ihr Unternehmen und Ihre Produkte erhalten?
Die Zertifizierung des Automobil-Qualitätsmanagementsystems nach ISO9001, IATF16949 und die doppelte Software-Zertifizierung; CE, TÜV usw. Derzeit werden unsere Gleichrichter und EV-Ladegeräte in Überseeländer exportiert, darunter Australien, Russland, Deutschland, Italien, Türkei, Indien, Polen, Thailand, Singapur, Vietnam, Brasilien, Kolumbien usw.
