TH40F10030C7E-WT
Tonhe
TH40F10030C7E-WT ist ein hocheffizientes DC-Lademodul mit hoher Leistungsdichte, das von Tonhe Technology für EV-DC-Ladegeräte entwickelt wurde. Er kann bis zu 1000 V ausgeben und liefert eine konstante Leistung von 40 kW in den Bereichen 300–500 VDC und 600–1000 VDC. Die Schnittstelle und die Größe dieses Moduls entsprechen denen unseres 30-kW-Modells, sodass Benutzer problemlos ein Upgrade und eine Iteration durchführen können. Das Modul verfügt über einen intelligenten Luftkühlungs- und Wärmeableitungsmodus und unterstützt den Normalmodus und den Silent-Modus. Das Lademodul KANN die Parametereinstellung des Lademoduls realisieren und den Arbeitszustand des Lademoduls über den CAN-Bus und die Hauptüberwachungskommunikation steuern.
Großer Ausgangs-Konstantleistungsbereich: 300–500 VDC und 600–1000 VDC
Ultra-niedriger Standby-Stromverbrauch: <10W
Ultra-niedrige Gesamtharmonikverzerrung: ≤ 5%
Ultraweiter Betriebstemperaturbereich: -40℃-75℃
Hohe Umwandlungseffizienz: Spitzeneffizienz ≥ 96%
|
|
|

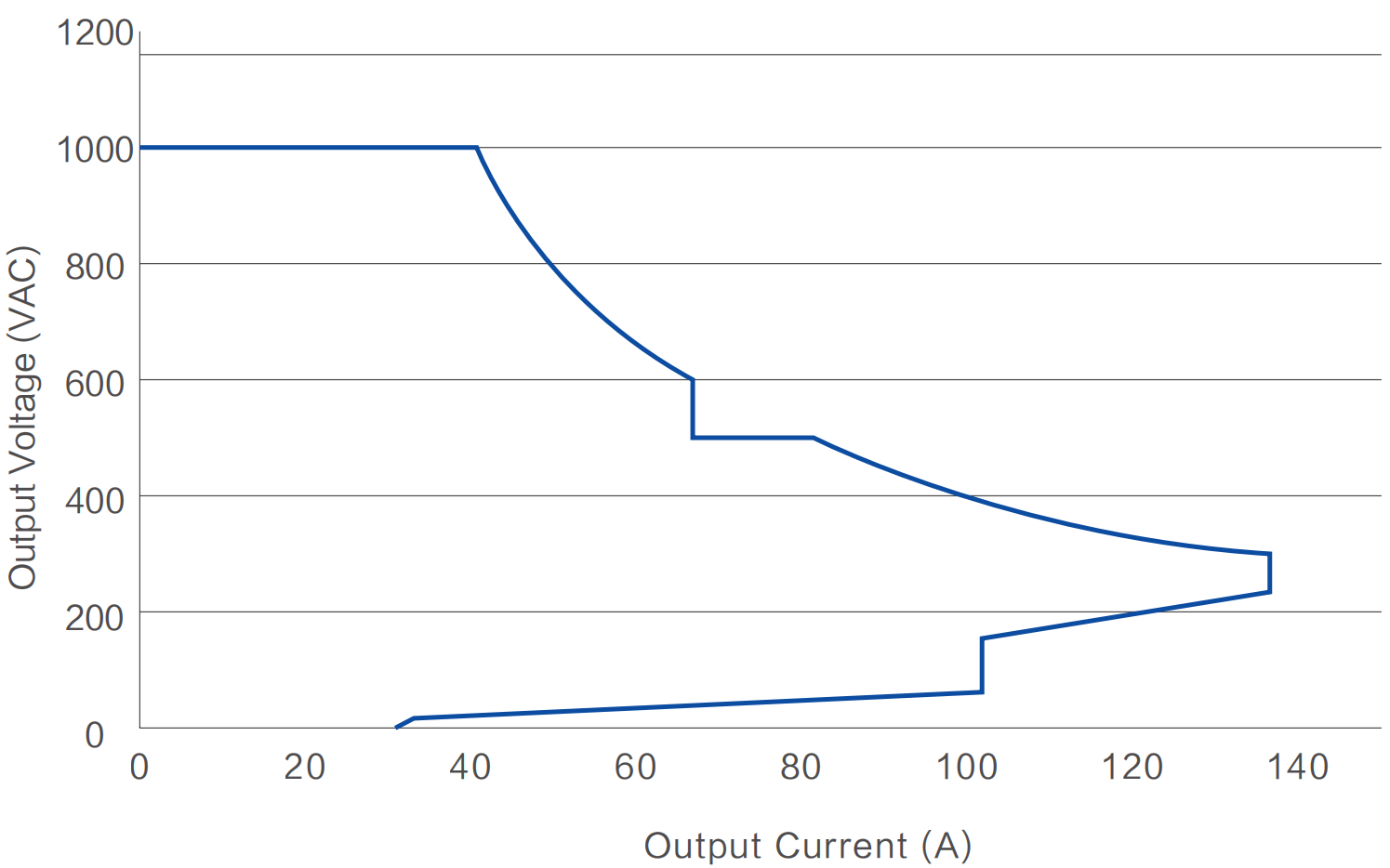

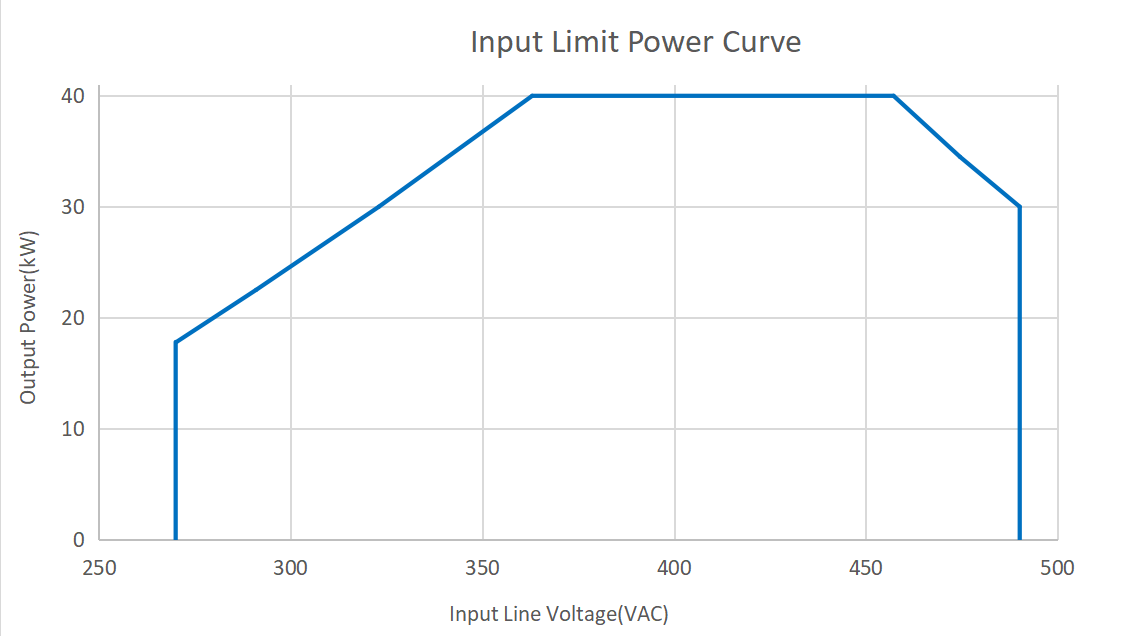

| Ausgabecharakteristikkurve | Grenzkurve der Eingangsleistung | Leistungsgrenzkurve der Umgebungstemperatur |
Modell Nr | TH40F10030C7E-WT | |
AC-Eingang | Eingangsspannung | Nennspannung 380 VAC, dreiphasig ohne Mittellinie, Betriebsbereich 270–490 VAC |
Eingangsfrequenz | 50/60Hz±10% | |
Eingabefaktor | ≥0,99 | |
Eingabeüberspannungsschutz | 490 ± 10 VAC | |
Eingabeunterspannungsschutz | 270 ± 10 VAC | |
Gleichstromausgang | Bewertungsleistung | 40 kW |
Ausgangsspannungsbereich | 50 ~ 1000VDC | |
Ausgangsstrombereich | 0,5 ~ 134a | |
Ausgangskonstante Leistungsbereich | Bei einer Ausgangsspannung von 300–500 VDC und 600–1000 VDC werden konstant 40 kW ausgegeben. | |
Spitzeneffizienz | ≥ 96% | |
Weiche Startzeit | 3~8s | |
Kurzschlussschutz | Selbstschwollbackschutz | |
Spannungsregulierungsgenauigkeit | ≤ ± 0,5% | |
Thd | ≤ 5% | |
Aktuelle Regulierungsgenauigkeit | ≤ ± 1% | |
Aktuelles Teilen von Ungleichgewicht | ≤ ± 5% | |
Betriebsumgebung | Arbeitstemperatur | -40℃~+75℃ |
Relative Luftfeuchtigkeit | ≤ 95% Keine Kondensation | |
Höhe | ≤2000m, verregelend über 2000 m | |
Produktmerkmale | Kühlmethode | Lüfterkühlung |
Standby -Stromverbrauch | ＜ 10W | |
Kommunikationsprotokoll | DÜRFEN | |
Adresseinstellung | Digital Bildschirmanzeige, Tastenbetrieb | |
Moduldimension (ohne Griff) | 437,5*300*84 mm (l*w*h) | |
Gewicht | ≤16kg | |
MTBF | 500000 Stunden | |
Produktionszentrum
Die Tonhe-Technologie bestand das ISO9001 Quality Management System, IATF16949 Automotive Quality Management System Certification, das Manufacturing Center verfügt über 2 vollautomatische SMT-Montage-Linien, Druck- und Inspektionsinstrument für die automatische Lötpaste und Inspektionsinstrument, Plug-in-Wellenlöt-Montage, automatische Drei-Protektive-Sprühungslinie, Achterdetektionslinie, Fertigstellungsanlagen. Die Welt nach über 50 Produktionsprozessen.
Testzentrum
Die Tonhe Technology hat ein erstklassiges EMC-Labor besessen, das sowohl von CNAs (China National Accreditation for Conformity Assessment) als auch von DILAC (National Defense Science, Technology and Industry Laboratory Accreditation Committee) zertifiziert wurde.
|
|
| Semi-Anechoic 3M-EMC-Kammer von erstklassigen Standards wurde von Frankonia aus Deutschland entworfen und gebaut. Sie kann für Strahlung und Strahlungsextrünnigkeitstest für Informationstechnologie, Ladegerät, elektrische Stromausrüstung, industrielle medizinische Geräte und elektronische Teile und Komponenten für Automobile verwendet werden. | |
|
|
| Chroma Electric Last, Wechselstromquelle; Yokogawa WT1800 Hochleistungsleistungsanalysator; Fluke 8808a 5.5 Ziffern Desktop Digital Multimeter; -60 ℃-+150 ℃ Temperatur- und Feuchtigkeitstestkammer. | Ausgestattet 2 300 kVA Wechselstrom-Stall-Stromversorgung, 2 Sätze mit 200 kW DC-Last, eine 17㎡-Einstiegs-Temperatur- und Feuchtigkeitstestkammer, könnte ein Ladesystem-Test durchgeführt werden. |
|
|
| Das AXOS8 -Testsystem integriert Überschwemmungs-, EFT- und Dips -Tests in einem, was bequem und zuverlässig ist! | Das erstklassige transiente Immunitätslabor wird von Haefely aus der Schweiz gebaut. |
Zertifikat Showcase
Verpackung & Versand
FAQ
1 Was sind Module des Kommunikationsprotokolls?
Für unsere EV -Lademodule ist Kommunikationsprotokoll dose und die Dose -Baud -Rate 125 kbs, der Dose -Spannungsniveau beträgt 5 V.
2. Stützen Sie die Module Kleberfüllung?
Ja, alle Serienmodule können die Kleberfüllung unterstützen.
3. Was sind die Anforderungen für die Installationsmethode des Lademoduls?
Das Lademodul kann horizontal installiert werden, auf der Seite stehen oder verkehrt herum. Wenn die Umfang der Umfangsanlagen verwendet wird, wenden Sie sich bitte an unser Unternehmen, um die Frontplatte ohne Griff anzupassen.
4. Wie gehen Sie mit Sendungen um?
1) Für kleine Bestellungen senden wir Waren mit FedEx, DHL, UPS, Express Service an der Tür zu Tür.
2) Für große Sendungen senden wir Waren auf See oder in Luft in Behältern.
Ps. Es wird dringend empfohlen, Ihre eigenen Spediteure zu delegieren, um Sendungen zu bewältigen, und FOB Shijiazhuang wird von unseren Kunden weit verbreitet.
5. Was ist Ihre Lieferzeit?
Fabrik -Direktverkäufe und wir könnten die kurze Vorlaufzeit anbieten. Normalerweise brauchen wir etwa 7 Tage mindestens 10 Prozent. Und die Proben auf Lager und machen sich nicht Sorgen. Für Bestellungen in großen Mengen und maßgeschneiderten Bestellungen dauert die Zeit für den Versand etwas länger. Wir benötigen 35 Tage, um sich mit unserem Workshop zu koordinieren, um unseren Kunden einen genauen Zeitrahmen zu verleihen.
6.Was ist Ihre Zahlungsfrist?
Unser Standardlauf ist 100% TT -Fortschritt mit Bestellung. Es ist jedoch unter der Bedingung der langfristigen strategischen Zusammenarbeit verhandelbar, es wird 50% im Voraus und 50% vor der Lieferung oder 30% und zu 70%, wenn die Waren fertig sind, alle Details und wir können sie nach Ihrem Projektfortschritt aushandeln.
7. Was sind Ihre individuellen Dienste?
Die OEM- und ODM -Lösungen könnten verfügbar, wir könnten Ihren Firmennamen, Logo und Modellnummer auf Namenschild schreiben, auch die Farbe und Form, die Sie auch Ihre Anforderungen senden können, und wir bieten die Lösung an.
8. Wie lange dauert die Garantie?
Die Standardgarantie beträgt 12 Monate nach Erhalt der Sendung.
9. Kannst du After-Sale-Service anbieten?
Wir können je nach den jeweiligen Vertrag und den tatsächlichen Bedingungen sowohl online als auch vor Ort nachverkauft werden. In Anbetracht des Projekts versprechen wir ein 24-Stunden-Response-Schema.
10. Welche Zertifizierungen haben Sie für Ihr Unternehmen und Ihre Produkte erhalten?
Die ISO9001, IATF16949 Automobile Quality Management System -Zertifizierung und Doppel -Software -Zertifizierung; CE, TUV usw., für den Moment wurden unsere Lademodule und EV -Ladegeräte in ausländische Länder exportiert, darunter Australien, Russland, Deutschland, Italien, die Türkei, Indien, Polen, Thailand, Singapur, Vietnam, Brasilien, Kolumbien usw.
